RasPI 3B MiniPC

Eine weitere Ausbaustufe mit RasPI 3B, Raspbian "Jessie" und Selbstbau Acrylglas-"Gehäuse":

RasPI 3B Mini-PC Draufsicht
Vorderseite
RasPI 3B Mini-PC Rückseite
Rückseite



RasPI 3B Mini-PC eingeschaltet

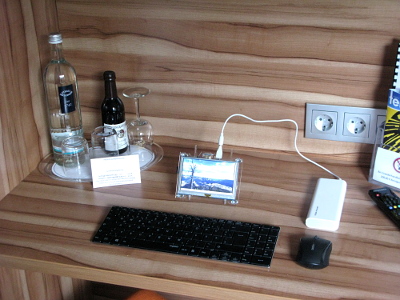

RasPI 3B Mini-PC im Hotelzimmer




RasPI 3B mit  Raspbian "Jessie" oder mit Raspbian "Stretch".

Die Vorlage für den Frontrahmen und die Rückseite wurde unter "InkScape" erstellt und dann durch einen Laser-Schneider ausgeschnitten. Das Gerät wurde anschließend zusammenmontiert.

Unter "Jessie" und RasPI 3 lässt es sich damit relativ flott arbeiten. Mit Touchpad und Softwaretastatur kann man den Mini-PC mit dem Stift gut bedienen. Natürlich besteht auch die Möglichkeit, eine Funktastatur mit Maus anzuschließen. Dann kann man ganz normal wie mit einem Notebook arbeiten. Mit einem Powerpack ist dieser Mini-PC ideal für unterwegs auf Reisen.

 ----

Benötigte Materialien und Bezugsquellen für den Nachbau des Mini-PCs:

  • Mini-Rechner Raspberry PI 3B : Conrad-Electronic
  • 5'' Touchscreen Display 800x480 RB-LCD-5 : Conrad-Electronic
  • 32GB micro-SD Karte, max. Class 6 für Smartphone : Conrad-Electronic
  • 5V-Steckernetzteil mind. 2A und/oder Powerpack : Conrad-Electronic
  • Kleinteile (Schrauben, Muttern, U-Scheiben) : z.B. Baumarkt BayWa



Weitere Infos und Software für den Raspberry PI 2B + 3B und das hier vorgestellte 5-Zoll Display (ohne Gewähr):

  • Raspbian „Jessie“, Image Download von www.raspberrypi.org/downloads
  • "Jessie": passender Treiber (Display) für RPI 2B + 3B (Stand 02.01.2017)
  • "Stretch": passender Treiber (Display) für RPI 2B + 3B (Stand 30.09.2017)
  • "Stretch": Aktuellster Treiber (Display) für RPI 3B (Stand 23.11.2018)
  • Installations-Video  Display (hieran orientieren), Quelle: www.youtube.de
  • Manual  Display (nur zur allgemeinen Info)
  • WebSeite Display (Hersteller)
  • Installationshinweise für die Mini-PC-Software (ohne Gewähr)
  • 5-Zoll-Acryl-Gehäuse mit Ständer. SVG-Datei, mit Hinweis auf www.lug-noris.de auch kommerziell frei verwendbar (Achtung:Scharfe Kanten! Kein Spielzeug! Für den Lasercutter Zing angepasst).
  • Unter "Jessie" gibt es einen unschönen lila Rand links am 5-Zoll Display. Wir haben da folgende Abhilfe (ohne Gewähr) zur Hand.

 (Treiber wird für den Touchscreen benötigt)



Für den Mini-PC gibt es auch einen einfachen Ständer zum Zusammenstecken:

Einfacher Ständer für Mini-PC

RasPI 3B Mini-PC mit Ständer




Seitenansicht

Rückansicht
